____3.3) - Fabrication de l'optocoupleur.

Avant de commencer l'implantation des composants, on va d'abord construire l’optocoupleur LED/LDR qui nécessite un temps de séchage (colle et verni ou peinture). Ce composant sera nécessaire pour commander le gain du "UA733" (ALC).

On utilisera une LED rouge qui présente une plus faible chute de tension qu'une LED blanche.

Pour la LDR, on choisira un modèle avec une résistance très faible à l'illumination (au alentour de 100 Ohms ou moins).

Il est à noter que l'on peut utiliser un optocoupleur existant avec les mêmes caractéristiques.

Voici ce dont on a besoin:

Une paille en carton ou autre. J'ai utilisé ce modèle qui fait exactement le même diamètre intérieur que la LED:



On prélève un morceau de 10mm:


Puis il ne reste plus qu'à assembler les 3 éléments avec un peu de colle transparente:



Ensuite, plusieurs couches de verni à ongle noir (ou peinture) pour bien obscurcir le composant:


Le temps que le composant sèche, on peut commencer le montage du module.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-DK v3
MessagePosté: 20 Jan 2021, 07:52
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

____3.4) - Implantation des composants.

C'est le moment si attendu de faire chauffer le fer!

En attendant qu'il chauffe, une petite astuce en cas de pépins. Il m'est arrivé de boucher pas accident un trou métallisé et pour le déboucher avec une pompe à dessouder classique, c'est mission impossible. Donc, si cela vous arrive, pas de panique, j'ai la solution!

Prendre un cure-dent en bois et le retailler de manière qu'il puisse traverser un trou sans difficulté. Le couper pour en conserver que 2 cm environ. Le placer sur le trou à déboucher en le maintenant avec l'index (tenir le PCB à pleine la main) et faites fondre l'étain de l'autre côté. Le cure-dent va s’enfoncer dans le trou tout en repoussant l'étain comme sur la photo suivante:



Puis, couper la bulle d'étain formée avec le cure-dent encore en place. Ne pas refaire fondre l'étain qui aurait pour conséquence de reboucher le trou.


On peut maintenant mettre en place le composant:




Côté soudure, on peut constater que la surface du PCB est très terne et sale. C'est volontaire. J'ai fait un essai de passer de l'huile de colza pour voir si la résine de soudure accroche moins et si cette méthode facilite le nettoyage du PCB.


Modifié en dernier par Saxon33 le 22 Jan 2021, 16:31, modifié 2 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-DK v3
MessagePosté: 20 Jan 2021, 08:35
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Maintenant, on va pouvoir placé les composants, mais dans le bonne ordre, à savoir, les composants le plus bas d'abord. En effet, si par exemple vous placez d'abord les quartz, vous allez rencontrer de grosses difficultés pour mettre en place les supports des CI et relais.

Donc, on commence par les diodes. Attention de ne pas les mélanger. Il y a des 1N4148, des 1N60 et des zener 6.2 Volts. Elles se ressemblent!


Je vous conseille et à chaque mise en place de composants, de vous munir du listing de ceux-ci et surligner ceux qui sont installés au fur et à mesure du montage:




:idea: Astuce: En général et côté composants, on se retrouve avec un excédent de d'étain. Une astuce consiste, et avant de couper les pattes des composants, de maintenir le PCB avec les composants en haut et de refaire fondre les soudures en dessous puis de faire glisser la panne du fer le long de ces pattes. Ainsi, l'excédent d'étain sera aspiré par le fer. Ensuite, on peut couper les pattes.



Puis, les résistances:



Modifié en dernier par Saxon33 le 22 Jan 2021, 17:01, modifié 10 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-DK v3
MessagePosté: 20 Jan 2021, 15:39
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Les supports DIL "tulipe" des CIs et relais.

Pour la mise en place des relais, il est plus judicieux de les installer sur supports. Je m'en suis aperçu après avoir bien galéré pour remplacer un relais défectueux (trous métallisés). Une solution simple et peu onéreuse consiste à utiliser des support DIP "tulipe" que l'on va modifier.

Pour les relais "RL2", "RL3" et "RL4" on utilise des support DIL16 dont on sectionne les pattes inutiles comme sur la photo:


Pour les relais "RL1" et RL5", on utilise des supports DIL14 dont on retire une patte de chaque rangée pour en faire un DIL12, puis, on sectionne, là aussi, les pattes inutiles comme sur la photo:


La mise en place des supports DIL:


:!: Attention Avec les trous métallisés, il faut prendre des précautions:

:idea: Astuce: les mettre tous à leur place sans les souder, puis poser par dessus un objet bien plat en métal ou bois ou autre (pas de plastique!) et retourner le tout. Pour chaque support, ne soudez qu'une seule patte, puis prendre le PCB à pleine main et avec l'index appuyez sur le support et refaites fondre la soudure. De cette manière, le support se plaquera convenablement sur le PCB. Attention de ne pas mettre l'index à l'emplacement de la patte que vous allez chauffer, ça brûle!!!

Concernant le support du relais "RL5", bien veiller à ce que la pastille pour la connexion à la masse du boitier de celui-ci soit bien accessible (pastille entre RL5 et IC9).


Modifié en dernier par Saxon33 le 22 Jan 2021, 17:04, modifié 2 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-DK v3
MessagePosté: 20 Jan 2021, 19:23
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Les potentiomètres "P8" et "P9":


Les condensateurs céramique multicouches:


"Sauf le "C68" que l'on placera après le connecteur SK2510 "J7" et "C36" que l'on verra plus tard.

Les connecteurs SMA:


:idea: Astuce: les mettre tous à leur place sans les souder, puis poser par dessus un objet bien plat en métal ou bois ou autre (pas de plastique!) et retourner le tout. Faire uniquement la soudure du milieu de chaque connecteur, puis retourner pour contrôler leur bon positionnement. Si ce n'est pas le cas, procéder comme pour les supports DIL, puis terminer les autres soudures.


Les connecteurs bleus à 2 vis:


Ces connecteurs se tiennent normalement tout seul en place, mais il est sage de procéder comme pour les support DIL.

Les 4 transistors:


Les potentiomètres multi-tours:


Adopter la même méthode que pour les support DIL.

Les connecteurs blancs kf2510:


Adopter la même méthode que pour les support DIL.


Modifié en dernier par Saxon33 le 23 Jan 2021, 18:17, modifié 2 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 00:20
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Les quartz:


Même méthode que pour les supports DIL, à savoir:

Les mettre tous à leur place sans les souder, puis poser par dessus un objet bien plat en métal ou bois ou autre et retourner le tout. Pour chaque quartz, ne souder qu'une seule patte, puis prendre le PCB à pleine main et avec l'index appuyer sur le quartz et refaire fondre la soudure. De cette manière, le quartz se plaquera convenablement sur le PCB. Ensuite, terminer les autres soudures.

Mise à la masse des boîtiers des quartz:

Retourner le montage et côté soudure enfiler un fil de cuivre dénudé du bon diamètre dans les trous des pastilles au pieds de chaque quartz, faire les soudures et couper l'excédent de fil, puis retourner l'ensemble.

Le résultat que l'on doit obtenir:



Ensuite, rapprocher les fils de cuivre contre les quartz et faire une petite soudure à leur extrémité:




Modifié en dernier par Saxon33 le 22 Jan 2021, 17:10, modifié 1 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 00:56
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Les condensateurs chimiques:




"C36" était, au départ, un simple condensateur céramique que j'ai préféré remplacé par un petit filtre passe-bandes 9 MHz composé d'un condensateur de 68pF NPO en série avec une petite self surmoulée de 4,7µH, afin d'obtenir un signal BFO plus propre.

La construction de ce filtre:


Le petit filtre passe-bande en place:


Celui-ci est volontairement couché pour ne pas gêner le connecteur SMA5.


Modifié en dernier par Saxon33 le 22 Jan 2021, 17:13, modifié 1 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 01:24
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Le transfo BF 600/600 Ohms:


Avant de le mettre en place, il est nécessaire de le préparer. La première chose à faire, c'est d'isoler ses pattes. Pour cela, couper 4 petits morceaux de gaine de fils électrique comme ci-après:


et les maintenir en place avec un peu de colle. Ensuite, enrouler le transfo avec du ruban adhésif souple:


Inutile d'en mettre 15 tonnes.

Puis blinder le transfo avec du ruban adhésif en cuivre:


Mettre en place le transfo en le raccorder à la masse de la même manière que pour les quartz:

Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 01:38
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Le transfo "TR2":

(En cours de mise à jour)


Modifié en dernier par Saxon33 le 25 Mar 2021, 01:01, modifié 2 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 02:21
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Les relais:

Là aussi, il va falloir les préparer en les blindant avec du ruban adhésif en cuivre.

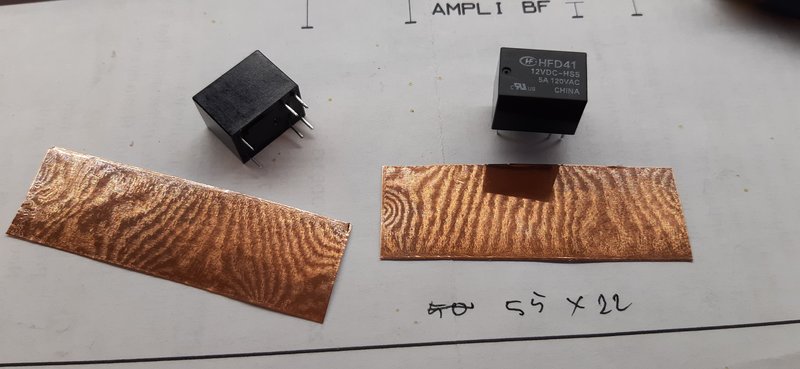

La première étape consiste à déterminer la dimension de la bande de ruban adhésif en cuivre à préparer. Pour sa longueur, il suffit d’additionner les 4 côtés du relais et de rajouter 5mm pour le chevauchement. Pour la largeur de la bande, additionner sa hauteur et sa largeur:

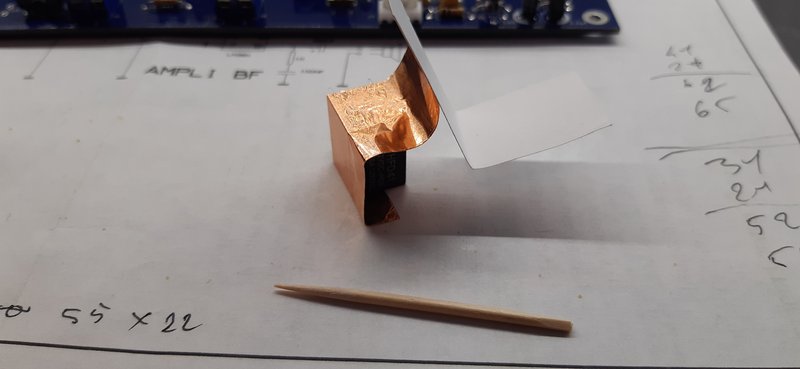

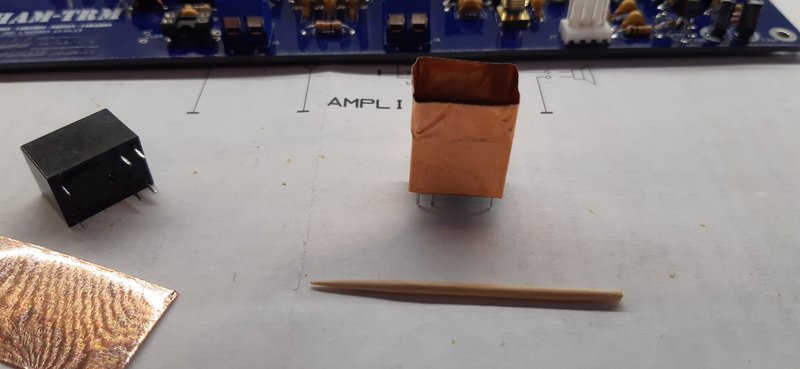

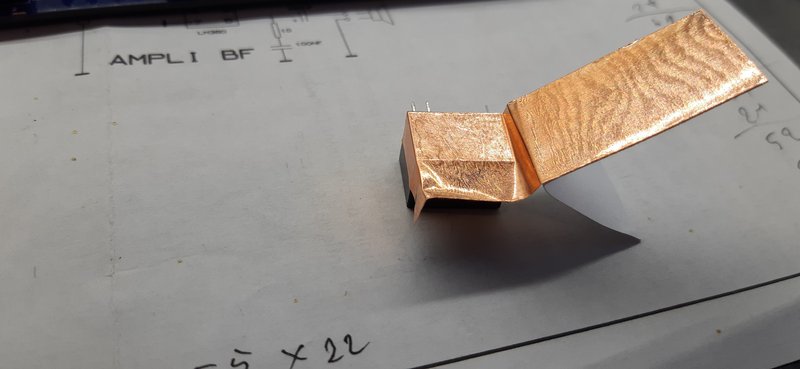

Puis on commence par coller la bande sur la longueur du relais. On rabat sur le petit côté en se servant d'un cure-dent pour faire la pliure de l'angle et pour maroufler la feuille de cuivre sur le relais et ainsi de suite:

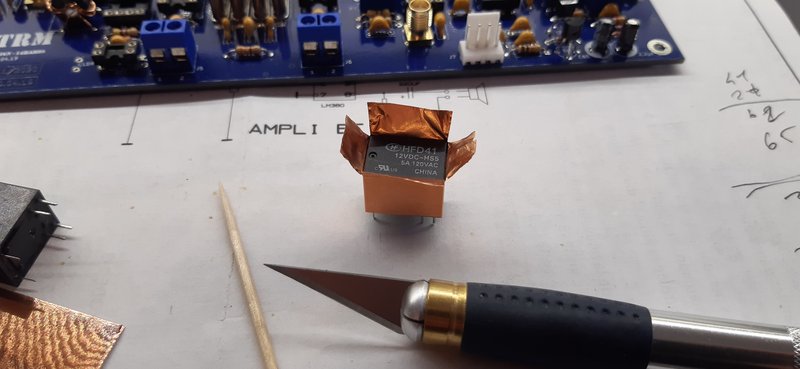

Ensuite, à l'aide d'un cutter ou mieux, un scalpel, on coupe proprement les angles:

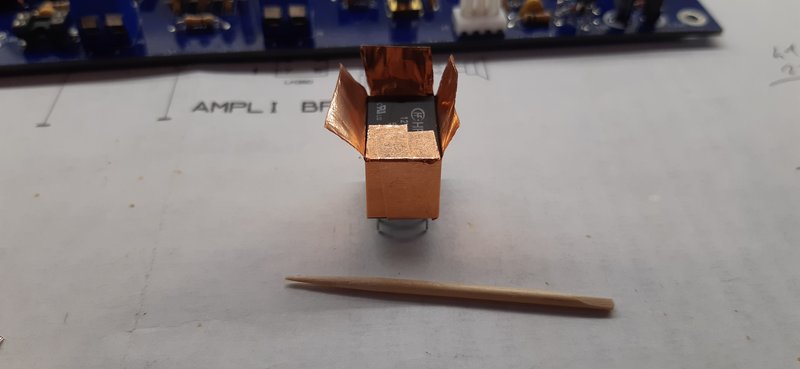

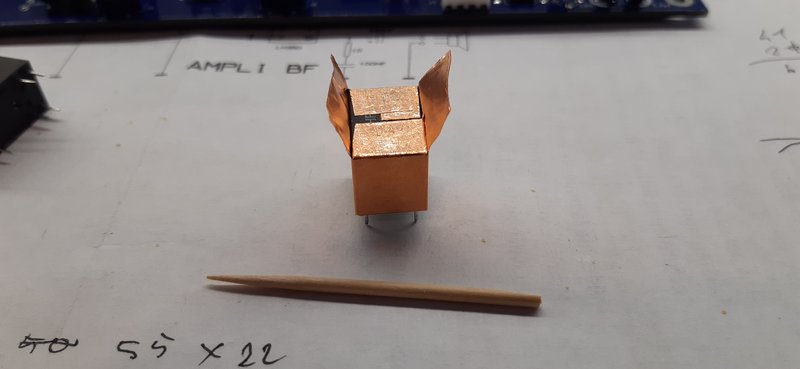

Puis à l'aide du cure-dent, on rabat les petits côtés en marouflant avec le cure-dent et ainsi de suite:

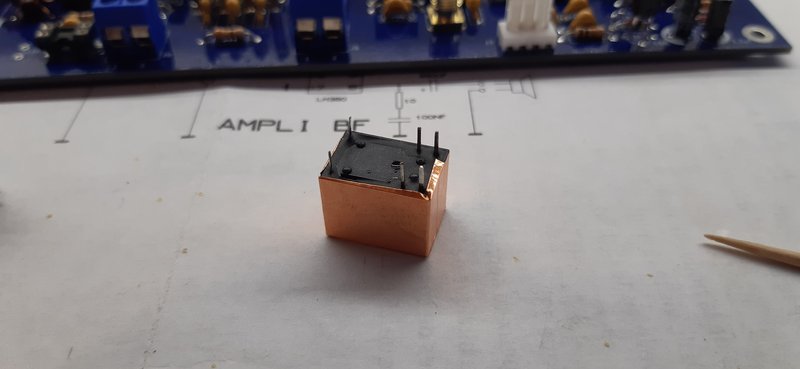

On retoune le relais:

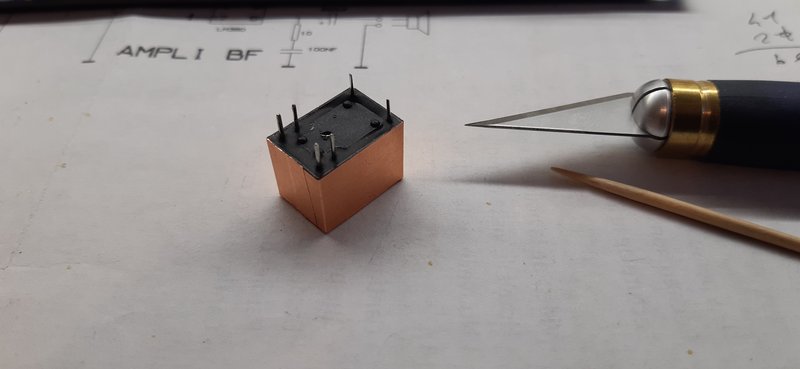

et l'on retire l'excédant de cuivre:

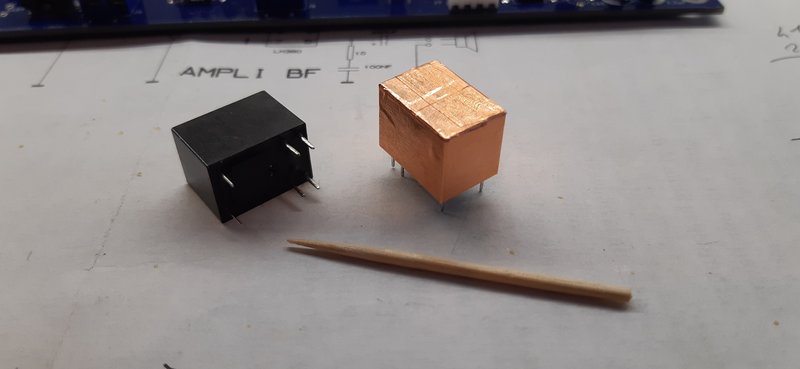

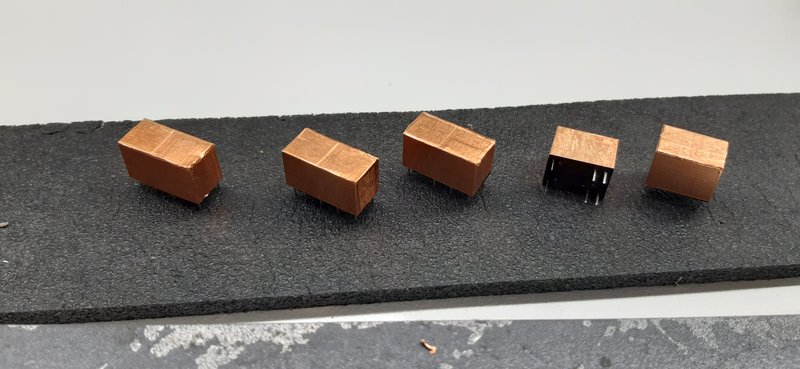

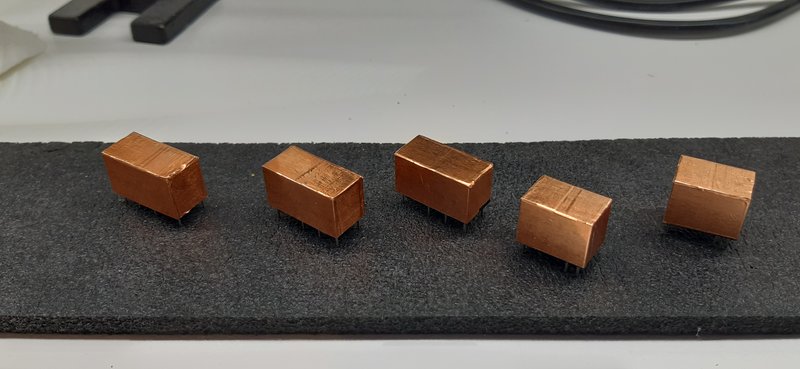

Et on fait de même pour les autres relais:



Ensuite, on les met en place dans le bon sens et on les relie à la masse de la même manière que pour les quartz:


Une exception pour "RL2" qui sera relié sur le côté comme sur la photo:


En effet, on aura besoin de son petit côté pour y positionner le potentiomètre ajustable de réglage de l'AM.

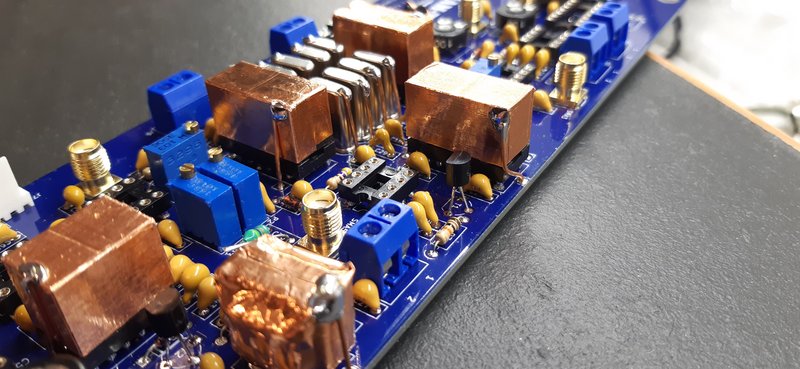

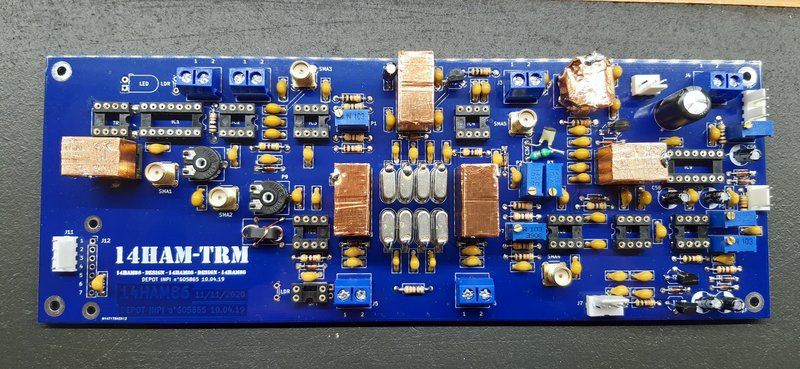

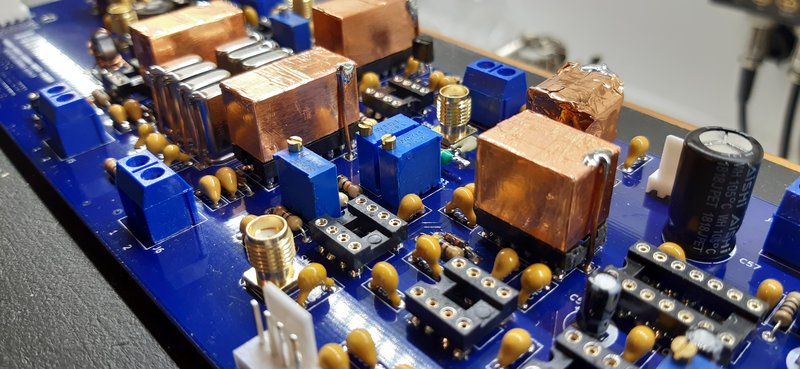

Le résultat:

Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 21 Jan 2021, 02:36
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

On peut maintenant mettre en place les circuits intégrés:


Sans oublier le petit optocoupleur LED/LDR que l'on a fabriqué, côté réception:

(photo à remplacer) (Mise à jour en cours)

Et le même, côté émission:



Modifié en dernier par Saxon33 le 25 Mar 2021, 01:14, modifié 3 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 22 Jan 2021, 17:24
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Maintenant, on va pouvoir mettre en place les quelques composants supplémentaires non présent sur le PCB à commencer par ceux nécessaire au réglage de la porteuse "AM" émission.

Sur le schéma, ils sont représentés par le potentiomètre ajustable de 270K (300k), de 2 résistance de 100K et d'un condensateur céramique de 100nF.

Pour ma part, j'ai simplifié ce montage en utilisant potentiomètre ajustable de 470K à la place du 270K et des 2 résistances.

Celui-ci est fixé sur le côté du relais "RL2" (d'où la mie à la masse du relais déportée) avec un peu de colle néoprène comme sur les photos ci-après:



On peut maintenant passé à la petite jonction à rajouter entre la jonction de et de " comme ci-après:

https://i.postimg.cc/c4xtpSxG/20210125-170040.jpg

On peut voir aussi, que les 2 connexions de chaques côtés sont isolées avec de la gaine thermorétractable.

Puis on raccorde comme ci-après avec le condensateur de 100nF raccordé entre la masse et la broche du relais qui a été isolée:



On peut maintenant passé à la petite connexion à rajouté entre la jonction de "D3"/"C13"/"RL2" et la jonction de "C30"/"R8" comme ci-après:



Modifié en dernier par Saxon33 le 16 Mar 2021, 00:56, modifié 1 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 16 Mar 2021, 00:54
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

Il nous reste 2 résistances à mettre en place côté soudure.

(Post en cours de rédaction: Commentaires sur les résistances à mettre en place côté soudures avec photos, à rajouter)
(Mise à jour en cours)


Et voila, le module est fini d'être assemblé:

(Photo à remplacer) (Mise à jour en cours)


Après un bon nettoyage côté soudure et vérification des soudures, il ne reste plus qu'à l'installer et à le raccorder avec les autres modules, puis passer aux réglages.


Fred

Accès direct: Table des sujets de construction du TRX 14HAM-DK2


Il y a ceux qui construisent de belles choses,
Il y a ceux qui détruisent de belles choses,
Et il y a ceux qui ne font rien...
Et vous, qui êtes vous?


Modifié en dernier par Saxon33 le 26 Mar 2021, 20:52, modifié 2 fois.
Haut
 Profil
Répondre en citant le message
 Sujet du message: Re: Module TX/RX 14HAM-TRM
MessagePosté: 26 Mar 2021, 20:41
Avatar de l’utilisateur

HAM DX Group
Enregistré le: 24 Sep 2015, 22:00
Messages: 1640
Localisation: GIRONDE 33 - QTH locator : IN94QS
Indicatif HAM: 14HAM86
Hors ligne

4°) - Le réglage du module.



Pour procéder au réglage du module, rendez-vous dans le sujet:

-Assemblage et réglages des modules du 14HAM-DK2

Et plus précisément dans la partie:

4°) - Les réglages.

__4-1) -

__4-2) -

__4-3) -

__4-4) - Le module 14HAM-TRM.

__4-5) -

__4-6) -

__4-7) -

__4-8) -


Fred

Accès direct: Table des sujets de construction du TRX 14HAM-DK2


Il y a ceux qui construisent de belles choses,
Il y a ceux qui détruisent de belles choses,
Et il y a ceux qui ne font rien...
Et vous, qui êtes vous?
Haut
 Profil
Répondre en citant le message
Afficher les messages postés depuis:  Trier par
Poster un nouveau sujet Répondre au sujet  [ 29 messages ]  Aller à la page Précédente  1, 2

Heures au format UTC + 1 heure [ Heure d’été ]


Qui est en ligne

Utilisateurs parcourant ce forum : Aucun utilisateur enregistré et 1 invité


Vous ne pouvez pas poster de nouveaux sujets
Vous ne pouvez pas répondre aux sujets
Vous ne pouvez pas modifier vos messages
Vous ne pouvez pas supprimer vos messages
Vous ne pouvez pas joindre des fichiers

Rechercher:
Aller à:

World of Warcraft phpBB template "WoWMoonclaw" created in 2005 by Maëvah (ex-Moonclaw) - wowcr.net : World of Warcraft styles & videos
© World of Warcraft and Blizzard Entertainment are trademarks or registered trademarks of Blizzard Entertainment, Inc. in the U.S. and/or other countries. wowcr.net is in no way associated with Blizzard Entertainment.
Développé par phpBB® Forum Software © phpBB Group
Traduit par phpBB-fr.com
