Panne de circuit BF
Retour Accueil RX / TX Viking Puma Multimode Concorde Jumbo Select HandMaster Circuits Cybernet Schémas PTBM094COX PTBM059COX PTBM121D4X PTBM133A4X Manuels Dépannage Circuit BF Driver - PA Alignement PLL Alignement VCO Composants Réparateurs Modifications Beep On/Off Canaux bis SSTV - 14DVK Accessoires / RX Micros Appels sélectifs Antennes Alimentations FFréquencemètres Mesure Century 21D Forum Webmaster Liens utiles
Panne de circuit BF
Généralités :
Le circuit amplificateur Basse Fréquence (BF), élève le niveau du signal audio pour que celui-ci soit reproduit par le Haut-Parleur.
Il est fréquent que ce circuit soit également utilisé comme amplificateur de modulation en AM.
Symptômes :
L'amplificateur BF étant dans ce cas commun à l'émission et à la réception, la panne éventuelle de ce composant se traduira le plus souvent :
- Soit par une panne de modulation AM (plus d'amplification du signal provenant du micro).
- Soit par une panne de réception, le signal audio n'est plus amplifié, (léger souffle, potentiomètre à fond).
Dans le dernier cas il sera utile (lorsque le poste dispose du mode Public Adress) de vérifier s' il y a du son sur la prise du HP extérieur.
Vérifications :Contrôler la tension d'alimentation du circuit BF (+) qui doit être d'environ 13,8 Volts. Sur le point milieu de l'intégré (PM), le voltmètre doit afficher une valeur représentant la moitié de la tension relevée précédemment. S'il n'y a pas de mi-tension sur PM, il faut changer le circuit par un neuf strictement identique et de même référence.
Si les tensions sont bonnes il faudra pousser plus loin les investigations.
 |
 |
|
|
AN 7140, Point Milieu = 1 |
|
|
| Circuit BF | Entrée | + | - | Point Milieu |
| BA 518 | 7 | 3 | 5 | 4 |
| AN 315 | 6 | 11 | 7 | 1 |
| AN 7140 | 6 | 9 | 7 | 1 |
| HA 1366W | 4 | 2 | 8 | 10 |
| LA 4446 | 1 et 13 | 7 | 4 et 10 | 6 et 8 |
| LA 4485 | 1 et 2 | 7 | 3 et 12 | 11 et 13 |
| LM 386 | 3 | 6 | 4 | 5 |
| MB 3710 | 4 | 1 | 8 | 10 |
| MB 3712 | 6 | 2 | 4 | 1 |
| M 51513 | 5 | 2 | 10 | 1 |

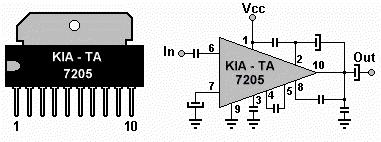

| TA 7205P - TA 7205AP | 6 | 1 | 9 | 10 |
| KIA 7205P | 6 | 1 | 9 | 10 |
| TA 7217 | 6 | 1 | 9 | 10 |
| KIA 7217AP | 6 | 1 | 9 | 10 |
| TA 7222P | 4 | 1 | 3, 7, 8 | 9 |
| TDA 1905 | 8 | 2 | 9 - 16 | 1 |
| TDA 2002 | 1 | 5 | 3 | 4 |
| UPC 575C | 1 | 6 | Ailette | 5 |
| UPC 1156H | 4 | 1 | 8 | 10 |
| UPC 1181H | 1 | 7 | 4 | 6 |
| UPC 1182H | 1 | 7 | 4 | 5 |
| UPC 1242H | 1 | 8 | 4 et 5 | 6 |
| UPC 2002 | 1 | 5 | 3 | 4 |
